【Unity】カードのレア度やステージのクリア率を表す星を表示

2021/9/28
カードのレア度やステージのクリア率を表す星を表示

カードのレアリティや、ステージのクリア率を表す星のUIをコントロール。
0.5単位を表現するAパターンと、更に細かい単位まで表現するBパターンを用意。

GIMPでの、星の画像素材の作り方もあります。

サンプル動画

【Aパターン】0.5単位で表現

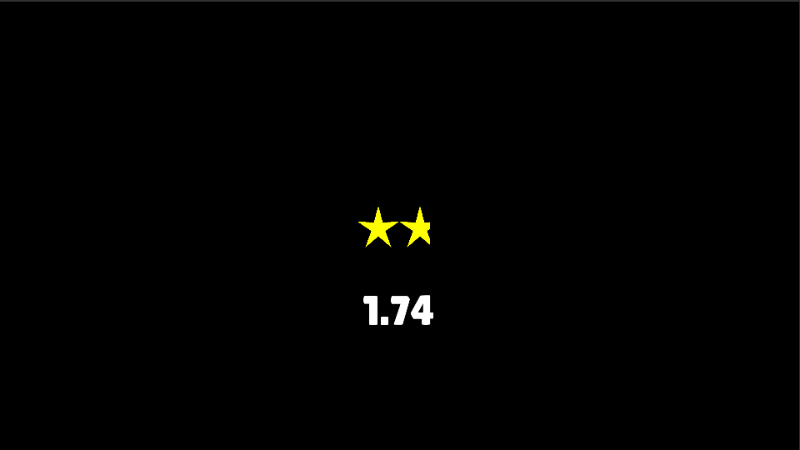

【Bパターン】もっと細かく表現

前提

以下の、2パターンを用意しています。
Aパターンはシンプル版、Bパターンは高機能版といった感じです。

  • 【Aパターン】星(半分)を別の画像として扱う。0.25～0.74までを星(半分)として丸める。
  • 【Bパターン】星画像をImage Type：Filledに設定して、画像の欠け具合を変更する。

星の画像素材を用意

手持ちのアセットから用意するか、自作する。
もしくは、↓の画像を使っても良い。

【ダウンロード】星の画像素材(簡易)

  • 圧縮済み
  • ライセンス：CC0

黄色星(フル)

【CC0】黄色星の画像素材

黄色星(半分)

*Aパターンでのみ使用。

【CC0】黄色星(半分)の画像素材

一応、白色も。

【GIMP】星の画像素材の作り方

  • *GIMPの言語設定：日本語
  1. キャンバスを任意の大きさに設定(希望する星画像より大きめに)。
  2. 上部メニュー -> フィルター -> 下塗り -> シェイプ(Gfig)を選択。
  3. 出現したダイアログ -> 上部メニューの下のアイコン群 -> 左から七番目の「星の作成」を選択。
    1. ツールオプション -> サイズ：5
    2. 輪郭を描画する：任意(有効にすると、現在のブラシで輪郭が追加される)
    3. 塗りつぶし：色で塗りつぶす
    4. 色：黄色
    5. グリッドにスナップ：有効
    6. 画像部分で中心から上にドラッグし、適度な大きさの星作成。
  • シェイプ(Gfig)フィルターでのグリッドの設定は、30に固定されている模様。

Unityへ画像をインポート

  1. Projectウィンドウ -> 任意のフォルダに、画像をドラッグ＆ドロップしてインポート。
  2. 【3Dモードの場合】インスペクター -> Texture Typeを、Sprite (2D and UI)に変更。
    (2Dモードの場合は、デフォルトでSprite (2D and UI)になっている)

ざっくりした手順

  1. Canvas作成。
    1. UI Scale Mode：Scale With Screen Sizeに設定。
    2. Reference Resolution：(1920, 1080)等に設定。
  2. Canvas下に、空のオブジェクト作成、「Stars」と命名。
    1. Horizontal Layout Groupをアタッチ。
      1. Child Alignment：Middle Centerに設定。
    2. Content Size Fitterをアタッチ。
      1. Horizontal Fit：Preferred Sizeに設定。
      2. Vertical Fit：Preferred Sizeに設定。
  3. Image作成、”Star”と命名。
    1. 【Bパターン】Image Type：Filled
    2. 【Bパターン】Fill Method：Horizontal
    3. 新規スクリプトをアタッチ、後述のStarのコードを記述。
    4. インスペクターから、各変数へStar自らをドラッグ＆ドロップ。
    5. プレハブ化。
  4. 空のオブジェクトを作成、「UIManager」と命名。
    1. 新規スクリプトをアタッチ、後述のUIManagerのコードを記述。
    2. インスペクターから、各変数へ対象のオブジェクトをドラッグ＆ドロップ。

詳細な手順

Canvas作成

  1. 上部メニュー -> GameObject -> UI -> Canvasを作成。
  2. インスペクター -> Canvas Scalerコンポーネントを設定。
    1. UI Scale Mode：Scale With Screen Size
    2. Reference Resolution：(X 1920, Y 1080)

Stars(整列用の親オブジェクト)を作成

  1. ヒエラルキー -> Canvasを選択。
  2. 上部メニュー -> GameObject -> Create Empty Childを選択、「Stars」と命名。
  3. インスペクター -> Add Component -> 「Horizontal Layout Group」を作成、続いて設定。
    1. Spacing：任意の値(星間の距離になる)
    2. Child Alignment：Middle Center
  4. インスペクター -> Add Component -> 「Content Size Fitter」を作成、続いて設定。
    1. Horizontal Fit：Preferred Size
    2. Vertical Fit：Preferred Size

Star(星本体)を作成

  1. 上部メニュー -> GameObject -> UI -> Imageを作成、「Star」と命名。
  2. 【Bパターン】インスペクター -> Imageコンポーネントを設定。
    1. 【Bパターン】Image Type：Filled
    2. 【Bパターン】Fill Method：Horizontal
  3. インスペクター -> Add Component -> New scriptを選択、「Star」と命名。
  4. 以下のコードを貼り付け。
  5. インスペクターで各種変数にオブジェクトを紐付けしておく。

【コード】Star

管理クラスで、星にアタッチされたコンポーネントを複数扱うので、このクラスにまとめている。


using UnityEngine;
using UnityEngine.UI;

public class Star : MonoBehaviour
{
//インスペクターから、各種コンポーネントを紐付け。
	public GameObject go;
	public RectTransform rt;
	public Image img;

	public bool isActive;

	public void SetActive(bool b)
	{
		isActive = b;
		go.SetActive(b);
	}
}

UIManager(星管理用オブジェクト)を作成

  1. 上部メニュー -> GameObject -> Create Emptyを選択、「UIManager」と命名。
  2. インスペクター -> Add Component -> New scriptを選択、「UIManager」と命名。
  3. 以下のコードを貼り付け。
  4. インスペクターで各種変数にオブジェクトを紐付けしておく。

【コード/Aパターン】UIManager

星の表示管理用クラス。
クラス名と合わせれば、任意の名前で良いです。


//使わなかった為、一応コメントアウト。
//using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;


//スクリプト名と一致していれば、UIManagerじゃなくて任意の名前で良い。
public class UIManager : MonoBehaviour
{

//インスペクターから、インポートした星の画像を紐付けておく。
	[SerializeField]
	Sprite starSpr;

//インスペクターから、インポートした星(半分)の画像を紐付けておく。
	[SerializeField]
	Sprite halfStarSpr;

//インスペクターから、"Stars"(Starの親オブジェクト)を紐付けておく。
	[SerializeField]
	Transform starsParentTf;

//インスペクターから、Starのプレハブを紐付けておく。
	[SerializeField]
	GameObject starPrefab;

//Starクラスを保持。
	List<Star> starList = new List<Star>(StarCountMax);

//星数の上限。任意の値。
	static readonly int StarCountMax = 3;

//Starのサイズ。任意の値。
	Vector2 starSize = new Vector2(100.0f, 100.0f);
//HalfStarのサイズ。Xは、StarのXの半分。Yは同じ値で。
	Vector2 halfStarSize = new Vector2(50.0f, 100.0f);

//アクティブな最後尾の星のインデックス。
	int starEndIndex = -1;

	float remainder;



	void Awake()
	{
		InitializeStars();
	}


//星々の初期化。
	void InitializeStars()
	{
		for (int i = 0; i < StarCountMax; i++) {
			starList.Add(Instantiate(starPrefab, starsParentTf).GetComponent<Star>());
			starList[i].SetActive(false);
		}
	}

//星を表示したい時に呼ぶ。引数には表示したい星数(float型)を渡す。リセットを入れているので、後から星数の変更可能。
	void UpdateStars(float starCount)
	{
		ResetStars();

//星数のリミッター。
		if (StarCountMax < starCount)
			starCount = StarCountMax;

//starCountに応じて、星をアクティブ化。
		for (int i = 0; i < StarCountMax; i++) {
			starList[i].SetActive(i < starCount);
		}

//端数が0.25～0.74ならば、HalfStarの画像に差し替え。大きさも合わせる。
		remainder = starCount % 1.0f;
		if (0.25f <= remainder && remainder < 0.75f) {
			starEndIndex = Mathf.FloorToInt(starCount / 1.0f);
			starList[starEndIndex].img.sprite = halfStarSpr;
			starList[starEndIndex].rt.sizeDelta = halfStarSize;
		}
	}

//弄った星のインデックスを記録しておいて、その部分のみリセット。
	void ResetStars()
	{
		if (starEndIndex != -1) {
			starList[starEndIndex].img.sprite = starSpr;
			starList[starEndIndex].rt.sizeDelta = starSize;
		}
	}

}

【コード/Bパターン】UIManager


//使わなかった為、一応コメントアウト。
//using System.Collections;
using System.Collections.Generic;
using UnityEngine;
//using UnityEngine.UI;


//スクリプト名と一致していれば、UIManagerじゃなくて任意の名前で良い。
public class UIManager : MonoBehaviour
{
//インスペクターから、"Stars"(Starの親オブジェクト)を紐付けておく。
	[SerializeField]
	Transform starsParentTf;

//インスペクターから、Starのプレハブを紐付けておく。
	[SerializeField]
	GameObject starPrefab;

	List<Star> starList = new List<Star>(StarCountMax);

//星数の上限。任意の値。
	static readonly int StarCountMax = 3;

//アクティブな最後尾の星のインデックス(fillAmountを変更して欠け具合を調整する星)。
	int starEndIndex = -1;

	float remainder;



	void Awake()
	{
		InitializeStars();
	}


	void InitializeStars()
	{
		for (int i = 0; i < StarCountMax; i++) {
			starList.Add(Instantiate(starPrefab, starsParentTf).GetComponent<Star>());
			starList[i].SetActive(false);
		}
	}

	void UpdateStars(float starCount)
	{
		ResetStars();

		if (StarCountMax < starCount)
			starCount = StarCountMax;

		for (int i = 0; i < StarCountMax; i++) {
			starList[i].SetActive(i < starCount);
		}

//1で割った余りを、fillAmountに入れて星の欠け具合に適用している。
		remainder = starCount % 1.0f;
		if (0 < remainder) {
			starEndIndex = Mathf.FloorToInt(starCount / 1.0f);
			starList[starEndIndex].img.fillAmount = remainder;
		}
	}

	void ResetStars()
	{
		if (starEndIndex != -1) {
			starList[starEndIndex].img.fillAmount = 1.0f;
		}
	}

}
